一、概述

HX3325是一款內置40V、5A功率MOS開關降壓型高精度、高亮度LED恒流驅動控制器。HX3325通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；外圍只需很少的元件就可以實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。

HX3325系統采用電感電流滯環控制方式，對負載瞬變具有非?？斓捻憫瑢斎腚妷壕哂懈叩囊种票?；其電感電流紋波為20%，且最高工作頻率可達1MHz。

HX3325特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5-40V。

HX3325內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統的可靠性。

HX3325特別內置了一個LDO，其輸出電壓為5V，最大可提供5mA電流輸出。

HX3325采用ESOP8封裝。散熱片內置接SW腳。

二、特點

◆寬壓輸入范圍5.5-36V

◆高效率，可達96%

◆高端電流檢測

◆最大工作頻率：1MHz

◆最大輝度控制頻率：5KHz

◆滯環控制，無需環路補償

◆芯片供電欠電壓保護：3.2V

◆過溫保護

◆電流精度：±3%

◆最大工作電流2.5A

◆低壓差工作時，可以保持高穩定性

三、管腳圖

四、應用領域

◆自行車，電動車，摩托車燈

◆強光手電筒

◆LED射燈

◆大功率LED照明

◆LED背光燈

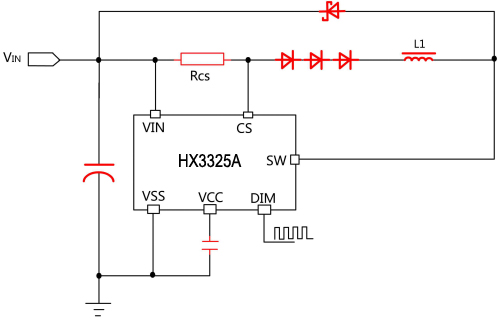

典型應用

八、功能描述

HX3325是一款內置40V功率開關的高端電流檢測降壓型高精度高亮度LED恒流驅動控制器。系統通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；電流檢測精度高達±3%；外圍僅需要很少的元件。

系統上電后，定義差值：

?V=VIN-VCSN        （1）

通過典型應用可以看到，負載LED上的電流與電感L電流以及電阻RCS上的電流相等。上電后，電感電流不能突變，故電阻RCS上的電流為零，于是差值?V亦為零；此差值輸入到芯片內部，與基準電壓（220mV）比較后，使得功率開關管開啟。于是VIN通過電阻RCS，電感L，負載LED以及功率開關管到地形成通路，電感L儲存能量，其電流逐漸升高。

IL=220mV/RCS       (2)

此時，功率開關管關斷；之后，差值?V輸入到芯片內部，與基準電壓（180mV）比較后，使得功率開關管保持關斷狀態。由于電感電流的持續性，電感電流便通過負載LED及續流二極管D，電阻RCS釋放能量，其電流逐漸下降。

當電感電流達到：

IL=180mV/RCS      (3)

此時，功率管開啟；系統進入下一個周期循環。

此系統對于電感電流的控制模式稱為電感電流滯環控制模式，其對負載的瞬變具有非?？斓捻憫瑢斎腚妷壕哂懈叩囊种票?，其電感電流紋波為20%。

電流取樣電阻選擇

系統穩定后，可假設負載LED上的電壓穩定，于是可近似認為電感電流呈線性變化。

故由前面途述可知，電流取樣電阻RCS上的電流與負載LED上電流相等，于是電阻RCS的取值決定了負載電流大小。

ILED=(0.22+0.18)/(2*RCS)=0.2/RCS      (4)

電感選擇

電感值的大小決定系統工作頻率。穩定時，假設負載LED電壓為VLED，輸入電壓VIN，電感電流紋波0.2*ILED,則功率管導通時間：

TON=（0.2*ILED*L）/(VIN-VLED)       (5)

功率管關斷時間：

TOFF=0.2*ILED*L/VLED        (6)

由5、6可得系統工作頻率：

FSW=（VIN-VLED）*VLED/（0.2*VIN*ILED*L） (7)

為保證芯片可靠穩定工作，建議其工作頻率低于系統最大工作頻率1MHz

輝度控制

DIM引腳是輝度控制輸入端。DIM接低電平則SW輸出低電平，DIM接高電平則SW按一定的占空比正常輸出開關信號。為保證輝度控制的一致性，建議其最大輝度控制頻率低于5KHz。如果不需要輝度控制功能則將DIM端與LED的輸出端VCC短接。

續流二極管選擇

續流二極管 D的耐壓值應高于最大輸入工作電壓。選擇正向?qū)▔航敌〉男ぬ鼗O管有助于提高轉讓換效率。

LDO輸出端

LDO的輸出端VCC需接一個大于等于1uF的電容，電容的耐壓值應高于最大輸入電壓。

過溫保護

當芯片溫度過高時，典型情況下當芯片內部溫度超過140度以上時，過溫調節開始起作用；隨溫度升高輸入電流逐漸減小，從而限制輸入功率，增強系統可靠性。

九、訂貨信息
