48v燈管燈條雙線調光恒流芯片HXCR2A80R
作者： 來源：本站 發表時間：2023-10-19 08:57:03 瀏覽：次
60V可調電流LED恒流驅動器
特點
◆輸出端OUT恒流轉折電壓1.0V-1.5V（IP= 15mA → Vdrop ≈ 1.2V）
◆正向恒流60V耐壓
◆最大持續導通電流80mA
◆高調光比PWM調光
◆無頻閃高頻調光
◆負載電流調變率小于0.5%/V
◆SOT23-4封裝具有良好的散熱
概述
HXCR2A80R是一款內置高耐壓功率器件恒流驅動器，適用于軟燈帶、硬燈條和照明燈板等應用的中低壓照明恒流驅動器，具有良好的抗沖擊能力和高可靠性。LED電流由連接CS腳與GND腳的電阻RCS設定，恒流精度高，一致性好，LED電流也可以使用PWM調光控制。適用于恒壓電源供電，不需要額外組件，系統結構簡單，外圍元件極少，方案成本低。
HXCR2A80R采用 SOT23-6封裝，引腳導熱充分，散熱好。

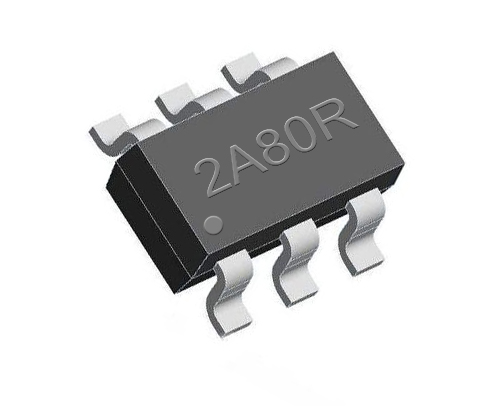

實物圖 （SOT23-6)
應用領域
◆LED軟、硬燈條
◆標識牌照明模組(發光字，商標，招牌)
◆低壓照明 ◆智能照明

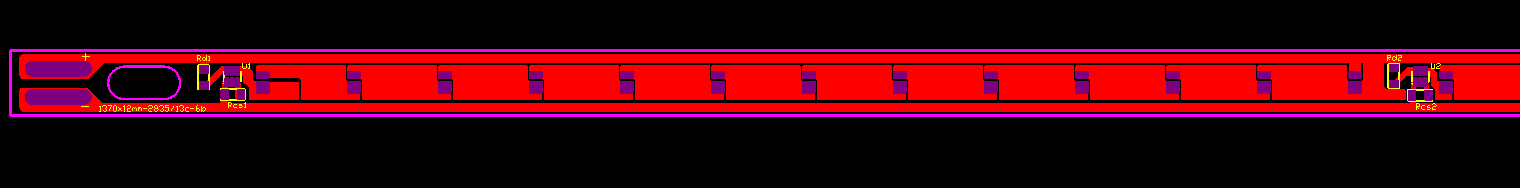

應用設計
