傳感器恒流芯片
應用領域
◆工業級壓力傳感器/溫度傳感器/濕度傳感器等
◆各類儀器儀表類
壓力傳感器一般都使用電阻橋輸出。需要在橋的兩端加上激勵，從另外兩端輸出。使用應變片電阻作為敏感元件。電阻橋有4電阻，2電阻和單電阻的三種。激勵方式可以是恒壓或恒流。當傳感器使用4個電阻時，使用恒壓或恒流驅動結果沒有區別。使用2個電阻時，恒流驅動仍保持線性。恒壓驅動的線性度會受到影響。
對于只有1個電阻的傳感器，分別仿真導出數據。對數據做直線擬合，并對比殘差，發現使用恒流驅動時的線性度好于恒壓驅動。理論上，恒流比恒壓性能好一倍。

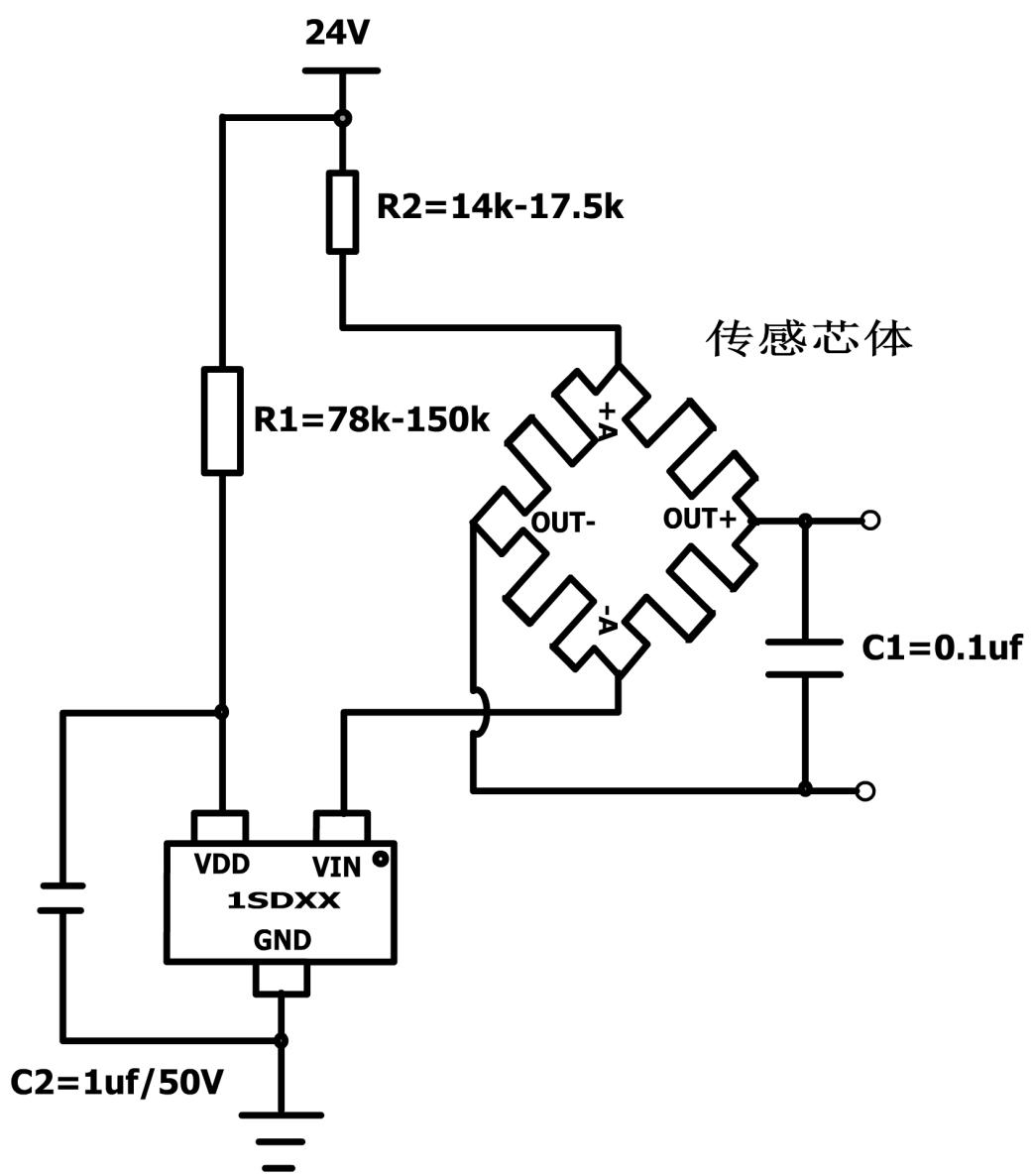

FORSINOCO_HXCR1SDXX恒流驅動器，是一款專為儀器、儀表應用設計的恒定電流驅動芯片，不受溫度影響、具有良好的負載與電源調變率和極小輸出電流誤差。該芯片采用線性恒流方式使儀器儀表工作在所需要的電流狀態。
電流檔豐富0.5-1.....10MA ?0.5ma/檔，滿足大部分市場需求。
|
電流規格 |
封裝形式 |
封裝印字 |
包裝數量 |
環保信息 |
|
0.5ma |
SOT23-3 |
1SD05 |
3,000/Reel |
無鉛 |
|
1.0ma |
SOT23-3 |
1SD10 |
3,000/Reel |
無鉛 |
|
1.5ma |
SOT23-3 |
1SD15 |
3,000/Reel |
無鉛 |
|
2.0ma |
SOT23-3 |
1SD20 |
3,000/Reel |
無鉛 |
|
2.5ma |
SOT23-3 |
1SD25 |
3,000/Reel |
無鉛 |
|
3.0ma |
SOT23-3 |
1SD30 |
3,000/Reel |
無鉛 |
|
3.5ma |
SOT23-3 |
1SD35 |
3,000/Reel |
無鉛 |
|
4.0ma |
SOT23-3 |
1SD40 |
3,000/Reel |
無鉛 |
|
4.5ma |
SOT23-3 |
1SD45 |
3,000/Reel |
無鉛 |
|
5.0ma |
SOT23-3 |
1SD50 |
3,000/Reel |
無鉛 |
