產品概述低壓定電流恒流IC，主要用于低壓DC12V24V恒流燈
HX302A低壓差高精度恒流驅動芯片
產品
HX302A是一款專為LED照明而設計的恒流驅動芯片。其采用了先進的高壓COMS工藝制程，以及可靠，穩定的電路架構，保證了HX302A支持寬電壓輸入，并可以提供非常穩定的恒流輸出。HX302A的電源電壓線性調整率，負載調整率等恒流特性參數非常優異，可以有效地避免由于電源電壓波動而造成的LED燈具的亮度變化。HX302A極低的啟動電壓，以及超低待機功耗，可以有效減少待機損耗，提高電源效率，最高可達99%以上。
內置溫度補償電路，在環境溫度變化的情況下仍能確保輸出電流的穩定性。
VDD端支持使能功能，以及PWM調光功能，通過PWM信號對LED開關占空比的調節，可以精確地調整LED的亮度。
產品特點
HX302A單信道定電流驅動器
固定電流設計，不需要外加電阻設定電流
電源電壓范圍2.6V - 24V
輸出端承受電壓范圍0.3V - 24V
IC承受功耗典型250MW，最大極限350MW
VDD腳可做PWM調光
工作溫度-40℃ - 120℃
片間電流差異低于 ±3%
高電壓應用時芯片可串接使用*(單信道型態可串接)
負載調變率1%/V
無鉛環保封裝
產品應用
HV-LED驅動
一般LED照明
LCD 背光
LED 手電筒
RGB 裝飾燈
封裝形式
腳位定義
|
VDD |
電源 |
|
VP |
電流輸出 |
|
VN |
芯片地 |
訂購信息
|
產品型號 |
封裝形式 |
封裝印字 |
包裝形式 |
包裝數量 |
環保信息 |
|
HX302A |
SOT23 |
2Axx |
Tape Reel |
3,000/Reel |
無鉛 |
HX302A絲印型號： 2A15/2A20/2A25/2A30/2A35/2A40/2A45/2A50/2A55/2A60/
極限特性
|
特性名稱 |
代表符號 |
規格 |
單位 |
|
電源電壓 |
VDD |
0 ~ 21 |
V |
|
輸出端耐壓 |
VP |
-0.3 ~ 21 |
V |
|
輸出電流 |
IP |
100 |
mA |
|
承受功率 |
PD |
0.25(SOT23) |
W |
|
工作溫度 |
TOPR |
-40~+120 |
°C |
|
儲存溫度 |
TSTG |
-60~+150 |
°C |
直流特性
一般測試條件：Vdd=10V，Vp=2V，Ta=25℃，除非注明。
|
特性名稱 |
符號 |
測試條件 |
最小 |
典型 |
最大 |
單位 |
|
電源電壓 |
VDD |
- |
2.6 |
- |
21 |
V |
|
電源電流 |
IDD |
- |
- |
250 |
300 |
uA |
|
輸出電壓 |
VP |
VDD >2.6V |
0.3 |
- |
21 |
V |
|
輸出電流 |
IP |
- |
15 |
- |
60 |
mA |
|
漏電 |
ILeakage |
0.4V > VDD > 0V, VP = 15V |
- |
- |
3 |
uA |
|
電源電壓調整率 |
%/VDD |
15V > VDD > 2.6V |
- |
- |
±1 |
%/V |
|
負載電壓調整率 |
%/VP |
15V > VP > 0.3V |
- |
- |
±1 |
%/V |
|
溫度調整率 |
%/10℃ |
- |
- |
- |
±0.5 |
%/10℃ |
|
芯片間電流差異 |
ISkew |
- |
- |
-ws |
5 |
% |

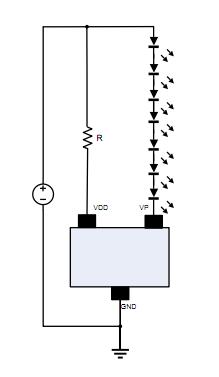

典型應用電路
應用參考圖
附件HX302A規格書
