產品概述
HX305固定電流LED恒流驅動,主要應用于單節鋰電流供電恒流
HX305固定電流LED恒流驅動器
一、特點? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
1、電源電壓：2.7V~5.5V
2、輸出電流：150mA到380mA
3、低壓差：150mV@350mA
4、輸出電流精度：優于±5%
5、過熱保護閾值：120℃
6、欠壓保護：2.5V
7、LED短路保護
8、軟啟動
?
二、概述????????????????????????????????????????????????????????????
HX305是一種低壓差、線性降壓、固定輸出電流的LED恒流驅動器。
HX305無需外接其它元器件即可構成一個恒流輸出的LED驅動電路，除LED外。
HX305內置過熱保護功能，可有效保護芯片，避免結溫超過120℃時因過熱而造成損壞。HX305還集成了LED短路保護、電源欠壓保護功能。此外，HX305自帶軟啟動功能。
HX305可提供多個規格的輸出電流供客戶選擇，輸出電流可以從150mA到380mA，步長為10mA，并可通過多芯片并聯的方式擴展LED的電流驅動能力。
HX305采用SOT-89-3的封裝形式。
?
三、管腳圖??????????????????????????????????????????????????????????
|
絲印與腳位圖 |
序號 |
管腳 |
功能 |
|
|
1 |
VP |
輸出，一般接最后一顆LED負極 |
|
2 |
VN |
輸入，接地 |
|
|
3 |
VD |
輸入，接電源電壓 |
?
四、應用領域????????????????????????????????????????????????????????
LED照明驅動；LED手電筒、臺燈、礦燈、指示燈；LED路燈、球?qū)毶錈簟⑾磯?/span>
五、原理圖? ?

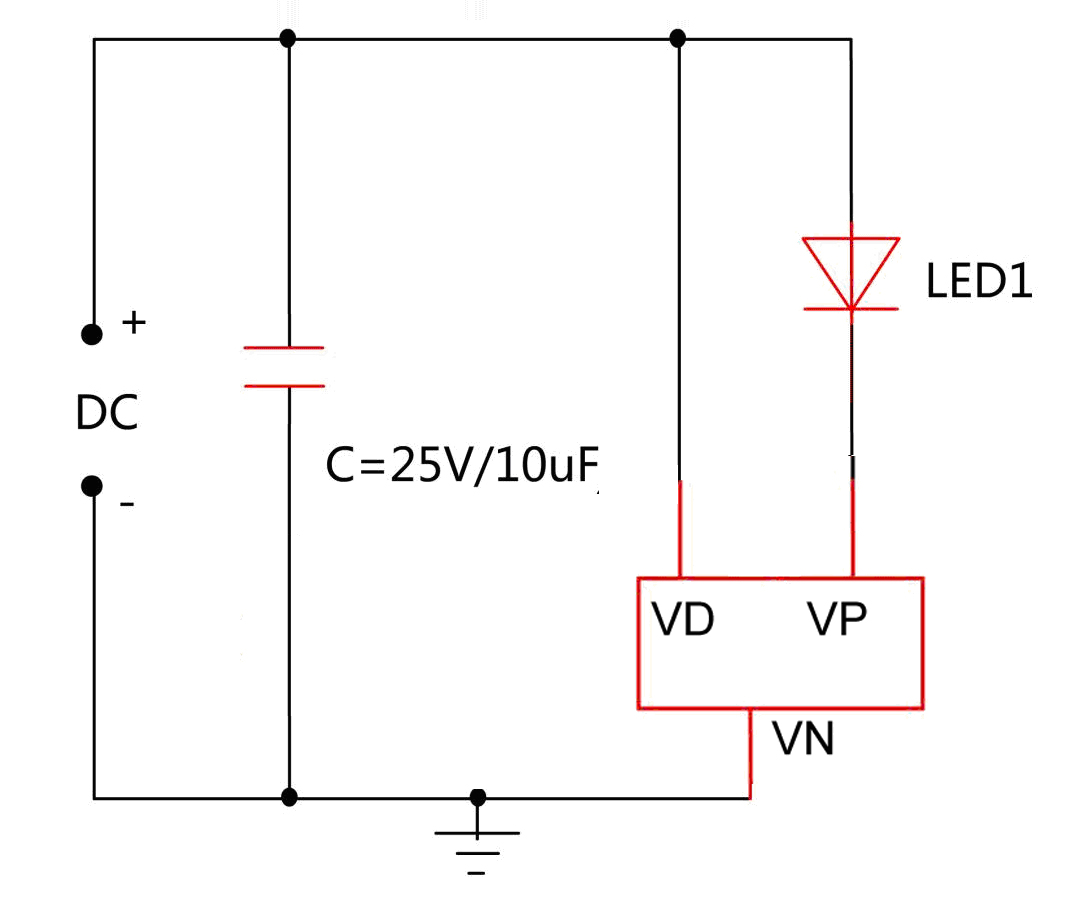

圖一 ?輸入2.7-6V工作原理圖

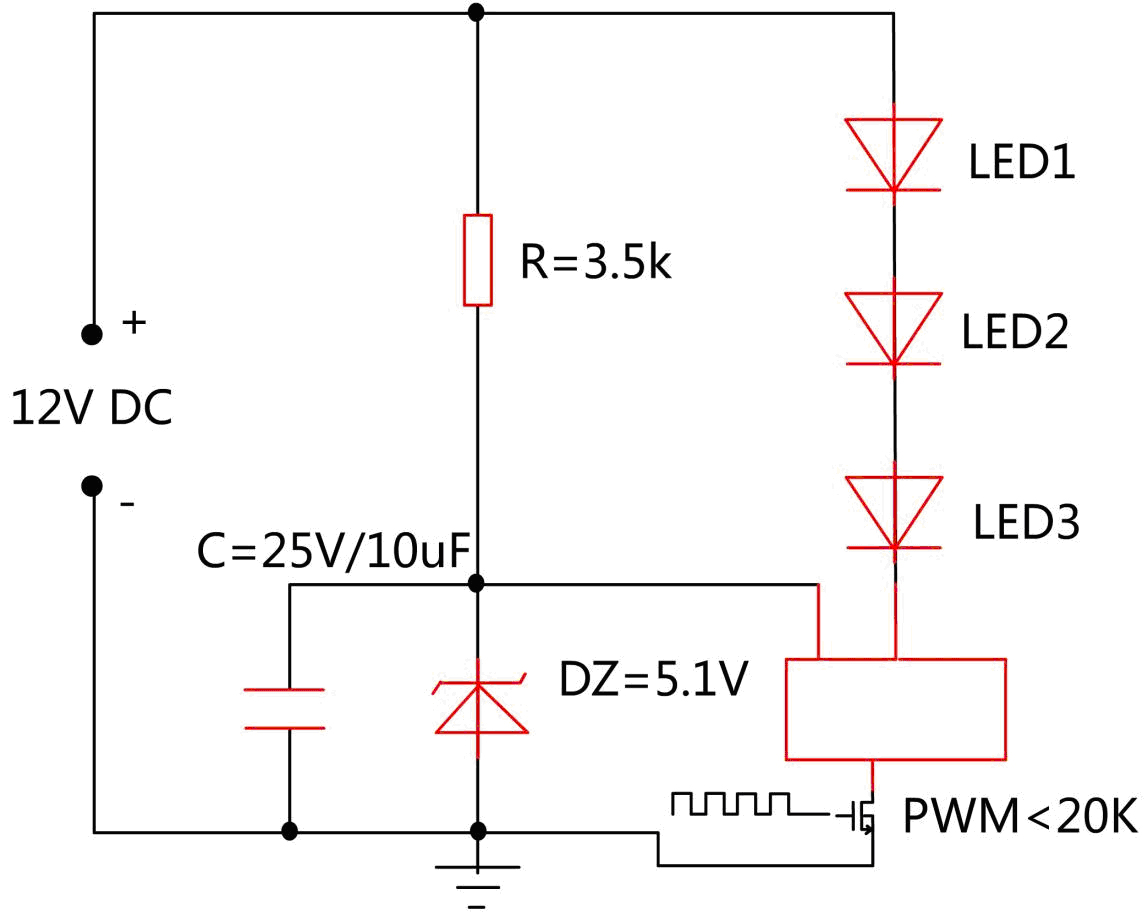

圖四??PWM調光應用原理圖
圖三??并聯應用原理圖

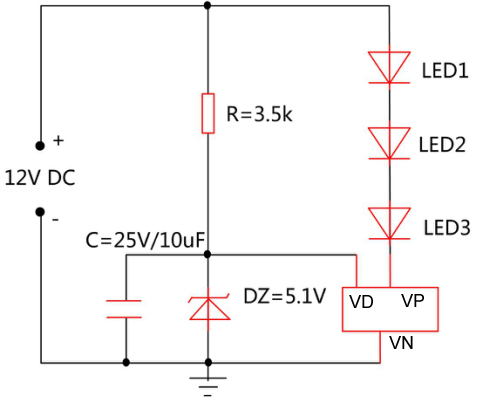

圖二 輸入12V工作原理圖
六、極限參數????????????????????????????????????????????????????????
如無特殊說明，環境溫度為25℃
|
參數 |
條件 |
描述 |
最小值 |
最大值 |
單位 |
|
電壓 |
Vmax |
VD與VP端負值最大電壓值 |
0.2 |
7 |
V |
|
電流 |
Ivp_max |
VP腳最大電流 |
? |
500 |
mA |
|
最大功耗 |
Psot89 |
SOT89-3最大功耗 |
- |
0.5 |
W |
|
溫度 |
Ta |
工作溫度范圍 |
-20 |
85 |
℃ |
|
Tstg |
存儲溫度范圍 |
-40 |
120 |
℃ |
|
|
Tsd |
焊接溫度范圍（小于30S） |
230 |
240 |
℃ |
|
|
ESD |
Vesd |
靜電耐壓值（人體模型） |
? |
2000 |
V |
注：工作在以上極限參數會導至器件永久破壞，工作在以上極限條件會影響器件可靠性
?
七、電特性????????????????????????????????????????????????????????
如無特殊說明，VIN=5v；TA=25℃
|
參數 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
電源電壓 |
||||||
|
電壓范圍 |
VIN |
ILED =350mA |
2.7 |
? |
5.5 |
V |
|
保護閾值 |
VUVLO |
ILED =350mA，逐步減小VIN |
2.3 |
2.5 |
2.7 |
V |
|
電源電流 |
||||||
|
靜態電流 |
IDDQ |
VIN =5.0V |
? |
250 |
? |
uA |
|
輸出電壓 |
||||||
|
輸出電壓差 |
△VO |
輸出電流為設定值的90% |
? |
150 |
? |
mV |
|
過溫保護 |
||||||
|
過溫保護閾值 |
TOTP |
? |
? |
120 |
? |
oC |
|
輸出電流 |
||||||
|
輸出電流范圍 |
Ivp |
VIN?=3.6V |
150 |
? |
380 |
mA |
|
輸出電流精度 |
△Ivp?/Ivp |
△VO大于100mV |
-5 |
? |
5 |
% |
|
負載調整率 |
? |
VIN?=3.6V，Vvp從0.2V到3.0V變化 |
? |
? |
2 |
mA /V |
|
線性調整率 |
? |
VIN從3.0V到5.0V變化 |
? |
? |
2 |
mA /V |
九、功能描述????????????????????????????????????????????????????????
HX305是一款線性降壓型恒流LED驅動芯片。
HX305無需外接其它元件即可提供150mA到380mA穩定的輸出電流，除LED外。
HX305芯片內部包括軟啟動電路、過溫保護電路、參考電壓電路、欠壓保護、LED短路保護電路以及功率管。當輸入電壓較高時，或者輸出電流較大時，芯片上消耗的功耗較大，芯片會進入過熱保護狀態，降低輸出電流，可有效保護芯片，避免結溫超過120℃時因過熱而造成損壞。
HX305自帶軟啟動功能，該功能可以防止芯片在上電瞬間出現LED亮度的閃爍。
?
十、PCB注意事項??????????????????????????????????????????????????
HX305的VD引腳加一個4.7uF左右的濾波電容，且該電容應盡可能靠近VDD引腳和地。一方面，該濾波電容可以減小系統上電時VDD引腳的電壓尖峰，避免IC因過壓而損壞，另一方面，當IC進入過溫保護狀態時，該濾波電容可以避免在電源VD上出現因輸出電流波動而導致的大的紋波。
?
十一、訂貨信息?????????????????????????????????????????????????????
?
|
訂貨型號 |
封裝 |
IC絲印 |
最小包裝 |
環保信息 |
|
HX305 |
SOT89-3 |
7135XXX |
1K/盤 |
無鉛 |
固定電流分檔：200MA-250MA-300MA-330MA-350MA-380MA
