恒流二極管廣泛應用
作者： 來源：本站 發表時間：2021-09-18 11:00:51 瀏覽：次
恒流二極管驅動器
產品特色
◆固定電流恒流驅動器
◆固定電流設計，不需要外加電阻設定電流
◆寬廣電源設計, 不需另外提供電源
◆電源電壓范圍2.0V - 17V
◆可通過系統電源端或者地線端做PWM 調光
◆顆粒間輸出電流差異低于±5%
◆電源電壓調整率小于2%/V
產品簡介
NS20XX系列產品是一款簡單易用的定電流驅動芯片，具有良好的負載與電源調變率和極小輸出電流誤差。該芯片采用線性恒流方式使LED工作在最佳狀態，即使在大面積光源上，電源及負載大幅波動時都能讓LED亮度均勻一致, 延長了LED使用壽命。該系列芯片采用了SOD123二極管封裝，類似常規恒流二極管 (CRD)，通過內建的高穩定度線性恒流電路實現恒流輸出，極大簡化了應用難度。在高壓電源和低LED負載電壓的應用場合，可采用接入一顆高壓MOSFET或BJT的方式來分?jǐn)偠嘤嚯妷?，從而方便?yīng)用在市電通用照明場合。
產品廣泛應用：
低壓燈條等低壓照明

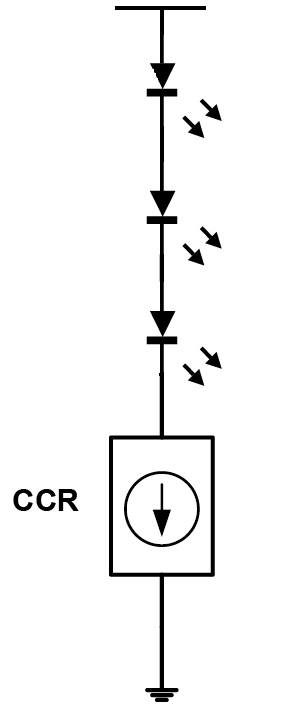

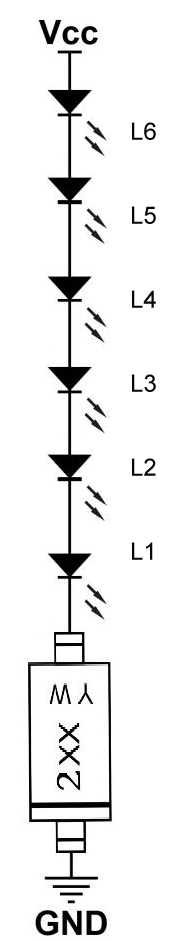

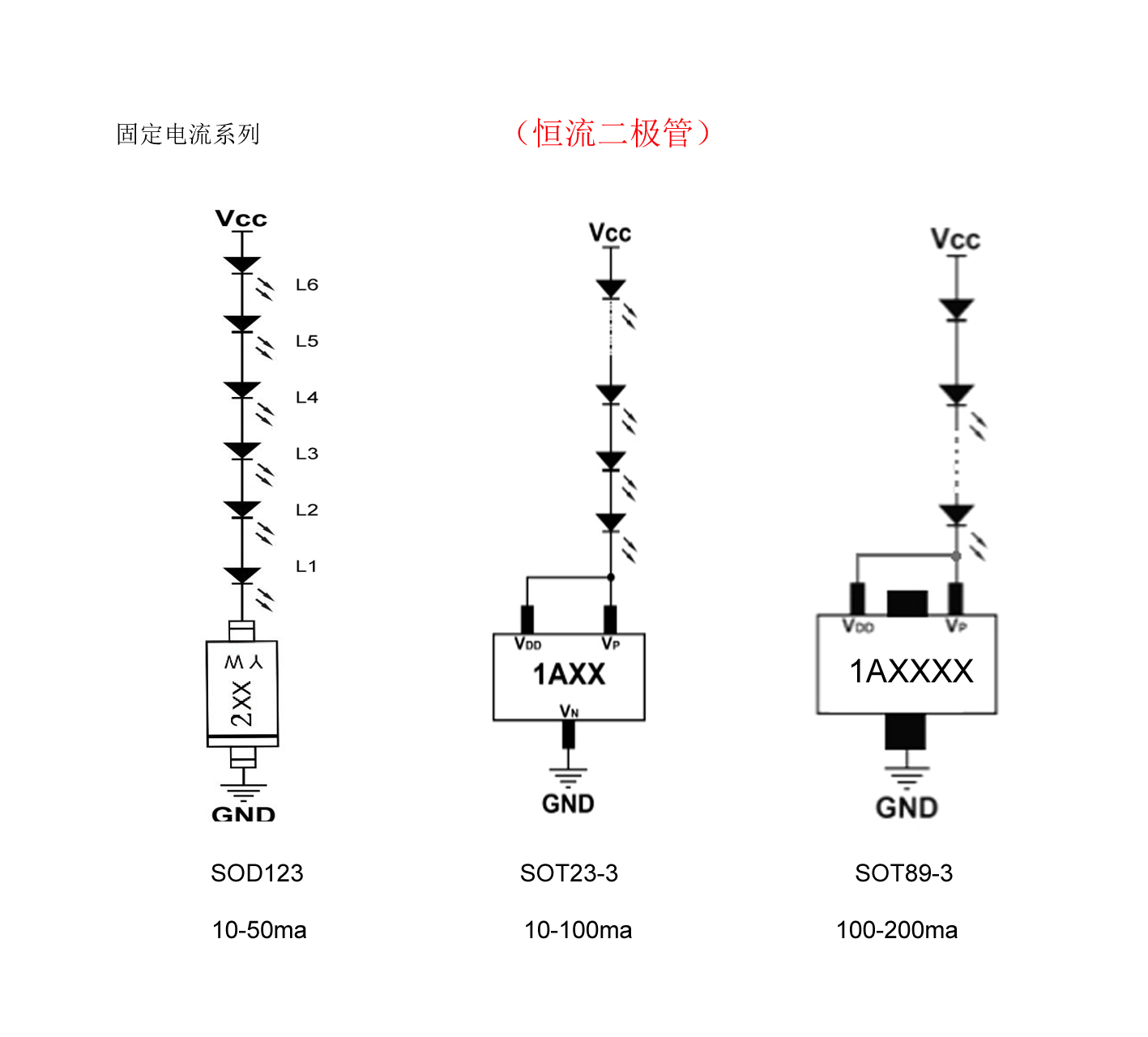

原理圖
雙線調光應用
