超低壓差恒流芯片R120-D
作者： 來源：本站 發表時間：2023-09-25 12:03:46 瀏覽：次
產品概述
特點 實物圖 （ SOT23-6 )
◆輸入40V耐壓
◆恒流拐點電壓低： IOUT=120mA@VDS=0.2V
◆負載電流調變率小于0.5%/V
◆溫度調整率不高于±0.35 %/℃
◆芯片具有過溫保護高溫下自動降電流
◆SOT23封裝具有良好的散熱
概述

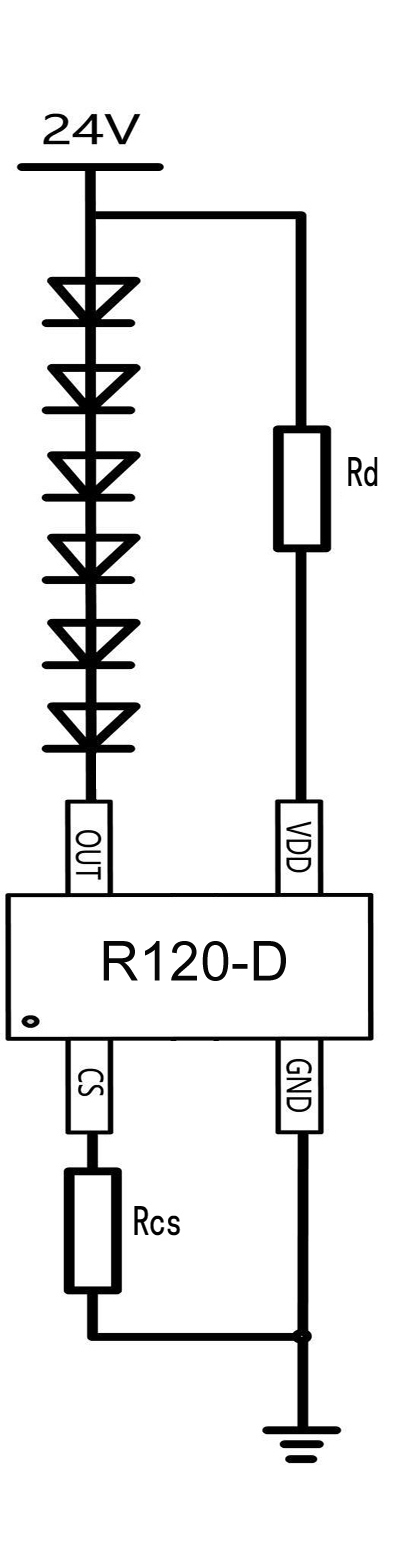

R120-D是一款適用于燈帶、燈條和燈板等應用的中低壓照明恒流驅動器，具有良好的抗沖擊能力和高可靠性。LED電流由連接CS腳與GND腳的電阻RCS設定，恒流精度高，一致性好，LED電流也可以使用PWM調光控制。適用于3-40V恒壓電源供電，不需要額外組件，系統結構簡單，外圍元件極少，方案成本低。
PWM 調光端口支持高輝應用，可以支持 20K 以上的調光頻率，分辨率超過 1000：1，當 PWM 拉低到 GND超過 120ms，芯片自動進入休眠模式以降低功耗，當 PWM 端口拉高以后芯片重新啟動。芯片的輸出電流都通過 CS 端口電阻來設定，PWM端口默認上拉，內部自帶 100uA 上拉能力。
R120-D采用 SOT23-6封裝，引腳導熱充分，散熱好。
