產品概述
PWM調光低壓差LED恒流驅動?
線性LED照明驅動；LED手電筒、臺燈、指示燈；LED路燈、MR16射燈、洗墻燈；
HX307是一種高精度恒流LED大功率驅動芯片，輸出電流可調，僅需一個外接電阻可以構成一個完整的LED恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10mA到2A，VP引腳和GND引腳之間的壓差電壓應該是根據電流與封裝的功耗，視散熱而定，不要太大。
集成LED恒流控制、摸擬和數字調光功能，DIM端口可外接PWM信號調節輸出電流。
過熱保護功能，可有效保護芯片；芯片VP端口輸入耐壓30V，HX307有很低的靜態電流，典型值為49uA。?
HX307采用ESOP8封裝形式。
?單信道恒電流驅動器
?輸出端VP耐壓30V
?壓差小于0.5V輸出電流：1000mA
?靜態電流49uA
?輸出電流精度：±4%?
?PWM調光：最高頻率20KHz
?過熱保護閾值：120℃
?支持RGB調光，輸出共陽
管腳圖及定義
|
序號 |
管腳 |
功能 |
|
1 |
VD |
芯片電源腳 |
|
2 |
DIM |
PWM調光腳，低電平VP關閉，高電平正常 |
|
3 |
NC |
懸空不接 |
|
4 |
VP |
正常使用接LED負極 |
|
5 |
CS |
電流設定腳，5、6短路 |
|
6 |
CS |
電流設定腳，5、6短路 |
|
7 |
NC |
懸空不接 |
|
8 |
VN |
芯片地 |
訂貨信息?
|
訂貨型號 |
封裝 |
絲印 |
最小包裝(Pcs) |
環保信息息 |
|
HX307B |
?ESOP-8 |
dobled HX307 XXXX |
3000/盤 |
無鉛 |
n?極限參數????????????????????????????????????????????????????????
如無特殊說明，環境溫度為25℃
|
參數 |
條件 |
描述 |
最小值 |
最大值 |
單位 |
|
電壓 |
VMAX |
VD和CS腳的最大電壓 |
0.3 |
7 |
V |
|
VMAX |
VP腳的最大電壓 |
? |
30 |
V |
|
|
電流 |
IMAX |
VP端最大輸出電流 |
? |
2000 |
MA |
|
最大功耗 |
PESOP8 |
ESOP8封裝最大功耗 |
? |
0.8 |
W |
|
溫度 |
TA |
工作溫度范圍 |
-20 |
85 |
oC |
|
TSTG |
存儲溫度范圍 |
-40 |
120 |
oC |
|
|
TSD |
焊接溫度范圍（時間小于30秒） |
230 |
240 |
oC |
|
|
ESD |
VESD |
靜電耐壓值（人體模型） |
? |
2000 |
V |
注：工作在以上極限參數會導至器件永久破壞，工作在以上極限條件會影響器件可靠性
?
n?電特性????????????????????????????????????????????????????????
如無特殊說明，VD=5v；TA=25℃
|
參數 |
符號 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
電源電壓 |
||||||
|
電壓范圍 |
VD |
? |
2.5 |
? |
6.0 |
V |
|
電源電流 |
||||||
|
靜態電流 |
IDDQ |
VIN =5.0V |
? |
49 |
? |
uA |
|
輸出電流 |
||||||
|
輸出電流范圍 |
IVP |
VIN?=3.6V |
10 |
1000 |
? |
mA |
|
輸出電流精度 |
△IVP?/IVP |
△VO大于100mV |
-4 |
? |
4 |
% |
|
CS電壓 |
||||||
|
CS 電壓 |
VCS |
芯片正常工作時 |
? |
100 |
? |
mV |
|
內置MOS |
||||||
|
MOS管耐壓 |
BVDS |
? |
30 |
? |
? |
V |
|
MOS管導通內阻 |
RDSON |
VGS=4.5V |
? |
50 |
? |
m? |
|
PWM調光 |
||||||
|
最大調光頻率 |
FDIM |
? |
? |
? |
10K |
Hz |
|
PWM輸入高電平 |
DIM_H |
? |
0.7*VD |
? |
? |
? |
|
PWM輸入低電平 |
DIM_L |
? |
? |
? |
0.3*VD |
|

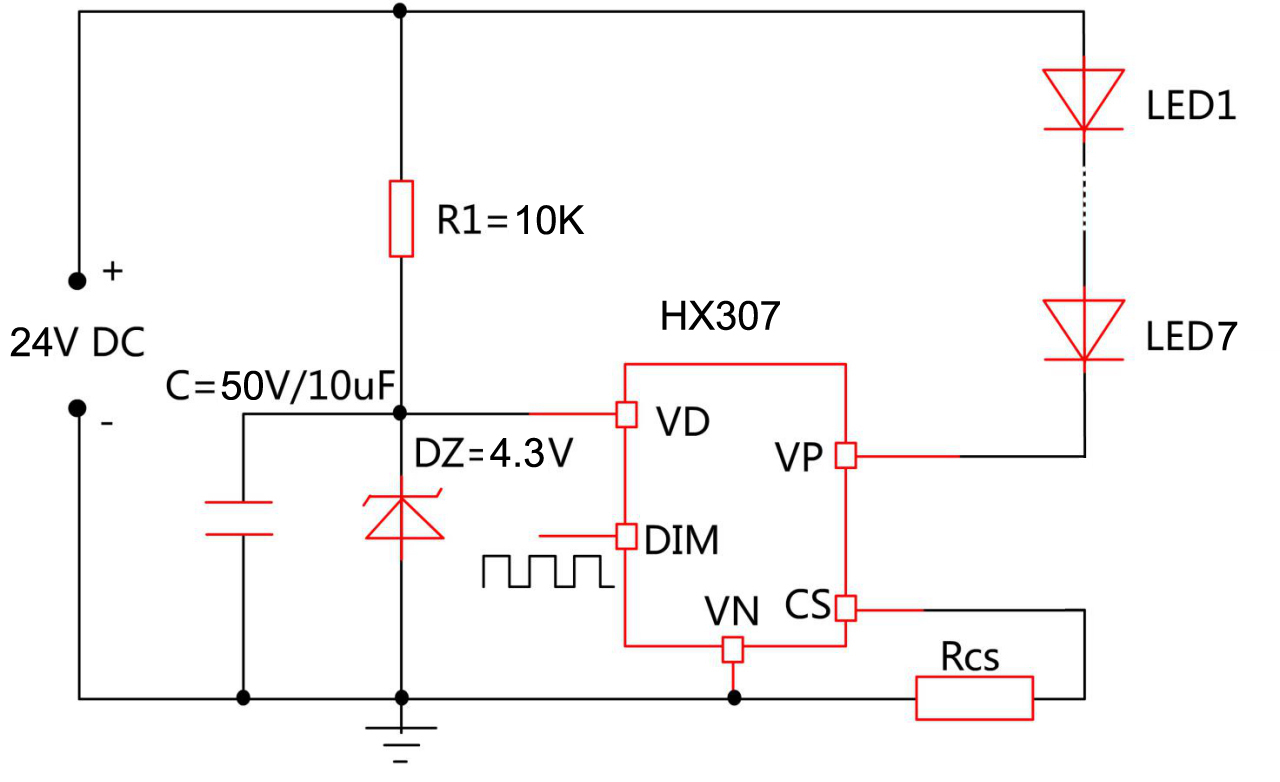

n?應用電路原理圖
n?功能描述????????????????????????????????????????????????????????
HX307是一種低靜態電流、帶PWM調光功能的LED線性降壓恒流驅動器。通過采樣CS腳電壓來實現輸出電流恒流控制。
HX307的電源腳VD工作電壓范圍為2.5-6.0V，當電源電壓高過6V時通過外接穩壓二極管使芯片工作鉗位在6V以內即可滿足高壓大電流恒流LED驅動。
HX307內置過熱保護功能，當環境溫度過高，芯片會進入過熱保護狀態，隨溫度升高耐逐漸減小LED輸出電流，有效地保護芯片。
HX307內置30V/5A NMOS。
?
n?PCB注意事項??????????????????????????????????????????????????
PCB布圖時在HX307的VD引腳加一個4.7uF左右的濾波電容，且該電容應盡可能靠近VD引腳和地。一方面，該濾波電容可以減小系統上電時VDD引腳的電壓尖峰，避免IC因過壓而損壞，另一方面，當IC進入過溫保護狀態時，該濾波電容可以避免在電源VD上出現因輸出電流波動而導致的大的紋波。
采樣電阻RCS到地的連線應盡量粗短，以減小因?yàn)檫B線寄生電阻導致的輸出電流誤差，芯片底部有增強散熱能力的散熱片(注：散熱片不能與VN腳相連)，盡可能的與鋁基板或PCB覆銅進行接觸，空間允許的情況下，加大IC底部的鋪銅面積（如下圖所式），達到良好的散熱效果。
n?PWM調光及電阻設定????????????????????????????????????????
HX307采樣電壓VCS的典型值為100mV，LED電流由下式確定：
?
其中RCS為采樣電阻。
為了保證輸出電流的恒流精度，RCS要應使用高精度電阻。
HX307內置PWM調光功能。通過DIM引腳施加PWM信號，可以使得LED電流在0~100%范圍內變化。當DIM腳接低電平，LED輸出關斷；當DIM腳接高電平，LED正常輸出。PWM最高調光頻率可達10KHz，對大多數應用，推建調光頻率在1KHz以內可獲得好的調光線性度。
?
n?分布式恒流架構 ????????????????????????????????????????????????????
分布式恒流架構，廣泛應用于LED多組串接設計中。比如，路燈、泛光燈、線條燈、工礦燈等，屬于高性能，高穩定LED驅動架構。
分布式恒流就是，在各并聯支路點均設計獨立的恒流源，從而管理、維持、控制支路與整體線路穩定的工作。在使用上可視為一個完整的線路結構，分布在線路各節點、支路點的恒流驅動技術。分布式恒流技術設計LED產品，有非常高的恒流精度和線路穩定性。在當前，LED產品宣稱與實際使用壽命有較大差距，在驅動線路設計技術積累有限的情況下，評估產品壽命與實際使用存在距離，電源占主要因數。驅動線路穩定性直接影響產品整體穩定，分布式恒流有著獨有的優勢。
保持支路和整體線路電流穩定，還要能方便的控制管理支路和整體線路工作，這是分布式恒流技術的包含范圍。驅動LED需要恒流，但是電流的大小取決于應用環境，LED照明智能化發展是以后的關鍵，分布式恒流技術充分預留智能化接口。
分布式恒流技術特點是，讓AC電源部分繼續采用傳統的開關電源，恒壓供電方式。開關電源技術積累會給LED電源設計創造品質條件，雖然加速老化評估電源壽命是一種計算方式，和批量開關電源長期技術積累還是有保障的多。
分布式恒流架構，在小功率設計中會有成本壓力，但是穩定性遠遠優于整體恒流架構。需要你的性價比權衡。分布式恒流架構在大功率設計中優勢明顯，例如設計路燈、線條燈，電源選擇可為客戶節省30%以上費用，成本優勢非常明顯。
