開關降壓恒流芯片規格書

概述

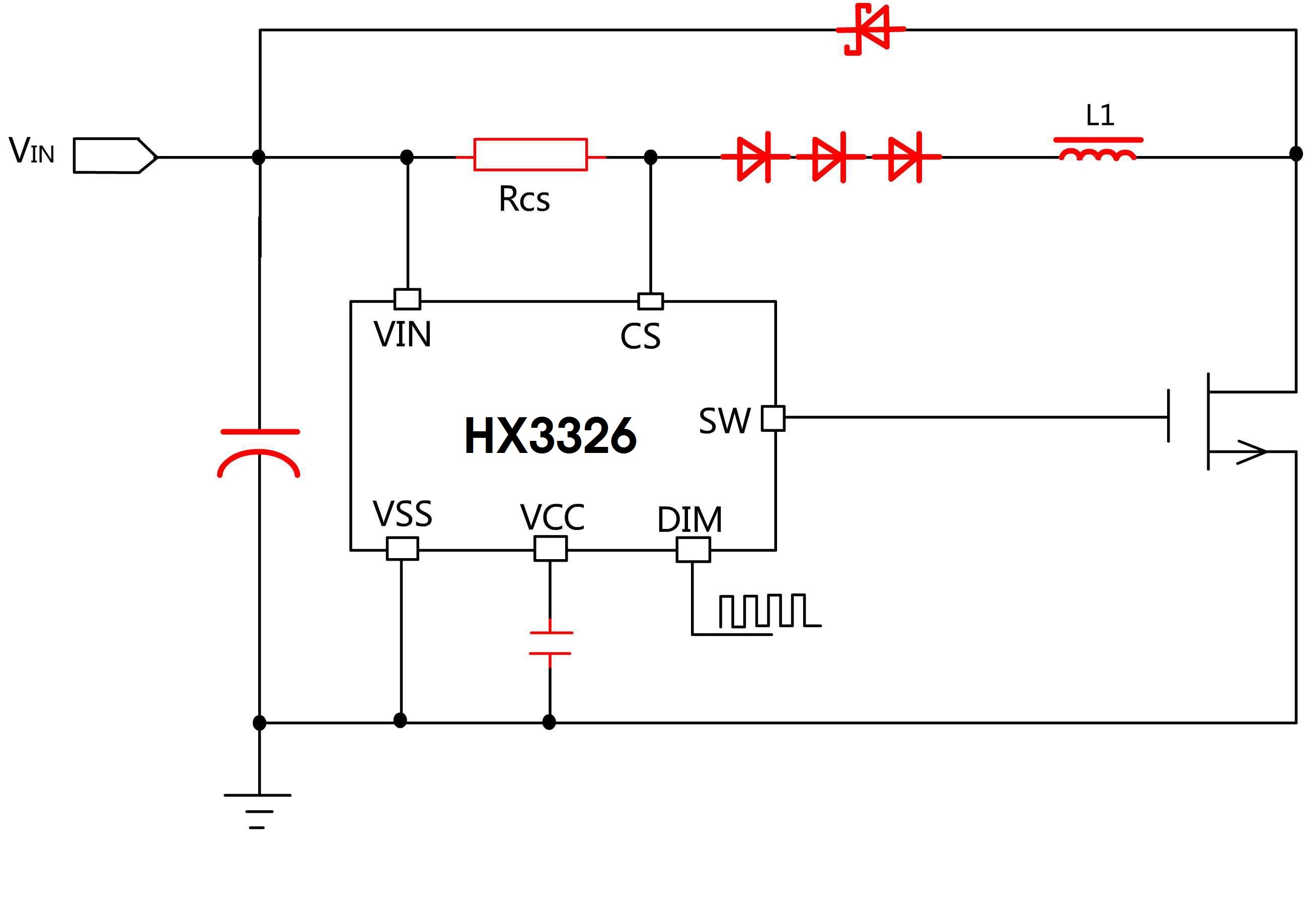

HX3326是開關降壓型高精度、高亮度LED恒流驅動控制器。HX3326通過一個外接電阻設定輸出電流，最大輸出電流可達5A；外圍只需很少的元件就可以實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。

HX3326系統采用電感電流滯環控制方式，對負載瞬變具有非常快的響應，對輸入電壓具有高的抑制比；其電感電流紋波為20%，且最高工作頻率可達1MHz。HX3326特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5-40V。

HX3326內置過溫保護電路，當芯片達到過溫保護點，系統立即進入過溫保護模式，將降低輸入電流以提高系統的可靠性。

HX3326特別內置了一個LDO，其輸出電壓為5V，最大可提供5mA電流輸出。

HX3326采用SOT23-6封裝。

特點

◆寬壓輸入范圍5.5-36v

◆高效率，可達96%

◆高端電流檢測

◆最大工作頻率：1MHz

◆最大輝度控制頻率：5KHz

◆滯環控制，無需環路補償

◆芯片供電欠電壓保護：3.2V

◆過溫保護

◆電流精度：±3%

◆最大工作電流5A

◆低壓差工作時，可以保持高穩定性

訂購信息
