燈帶、燈條恒流驅動芯片R90
特點 (高耐壓、有溫控、防折斷、超高性價比,DC24V\36V\48V首選!) ???????????????????????????????????????????
◆耐壓高,60V耐壓,有效防瞬間超電壓不損壞
◆燈帶正負極反接60V耐壓,反接不燒壞,無需外接保護二極管
◆輸入電壓范圍寬、最高承受壓差達50V
◆最小電流低至1MA左右。
◆大封裝SOT23-6,6個引腳導熱、散熱好,機械應力大于2.5牛頓,軟板無折斷
◆外圍電路簡單、超穩定,“超高性價比!”
◆溫控保護,當燈具溫度升高時,IC啟動溫度保護功能,降低燈具溫度。 ?

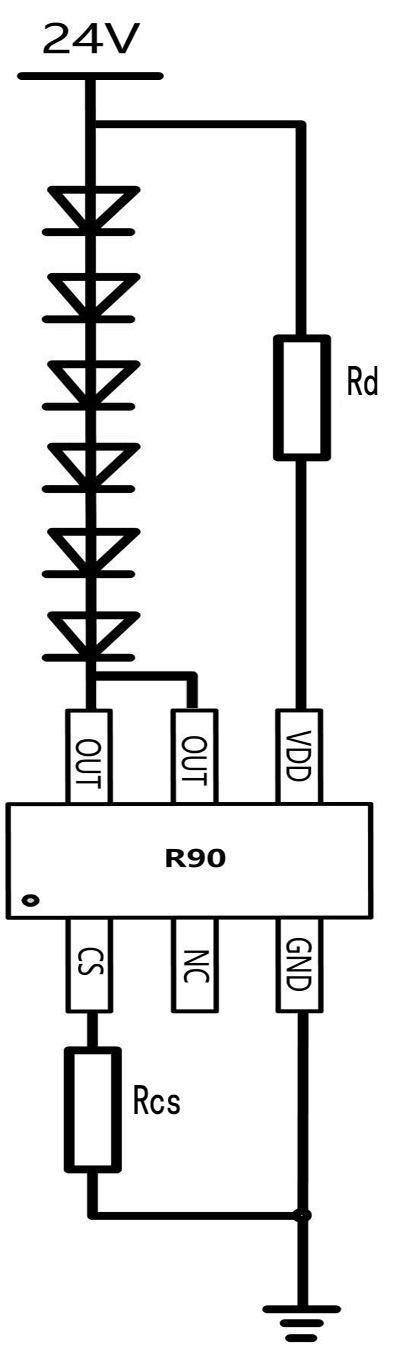

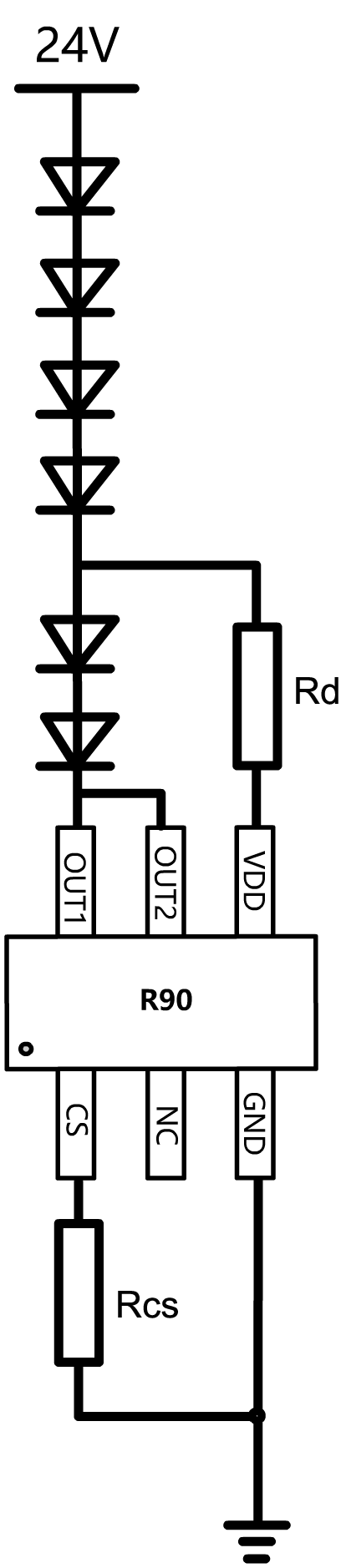

燈條應用設計
???????????
每組燈串:
DC24V每組3、4、5、6、7燈串都行,建議取5-6串
DC48V每組11、12、13、14燈串都行,建議取12-13串

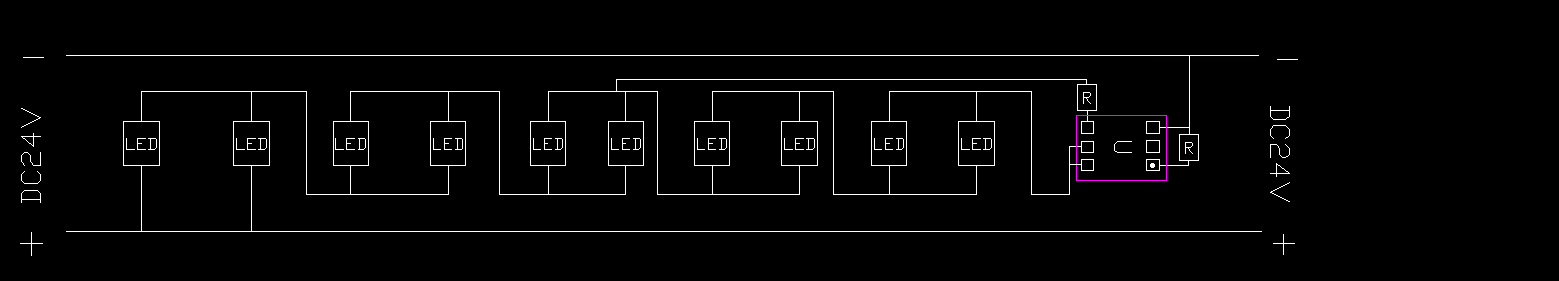

DC24V燈條PCB圖 ?下圖參考設計2并5串,每組IC成本<1毛錢
備注:寬10-12MM,銅皮2-4OZ,以3.0V <20MA設計5燈串聯,燈帶可接40米亮度一致。
??????DC24V輸入,5串2并,10燈一剪。1米6個IC。
用R90 無后顧之憂!??!
